SINTEC INSONORIZACIÓN
Paneles acústicos y sistemas AISFÓN

Paneles acústicos y sistemas AISFÓN

Resumen del catálogo de productos

Introducción
El documento detalla los sistemas de insonorización de SINTEC, enfocándose en los paneles AISFÓN, que son modulares y se utilizan para reducir el ruido en instalaciones industriales y ambientales.

Especificaciones de los Paneles AISFÓN 100
Fabricados con chapa galvanizada y prelacada, con un núcleo de lana de roca, estos paneles tienen un ancho de 400 mm, espesor de 100 mm y longitud variable. Ofrecen un índice de reducción sonora Rw de 40 dB.

Aplicaciones
Se emplean en pantallas acústicas, divisiones de salas, cabinas acústicas para maquinaria, salas de descanso, cabinas de audiometría y salas de control.

Especificaciones de los Paneles PI-200, PI-300 y PI-400
Estos paneles, también de chapa galvanizada y prelacada con núcleo de lana de roca, incluyen membranas intermedias para mejorar el aislamiento acústico. Los PI-200 son ideales para barreras acústicas, mientras que los PI-300 y PI-400 son multicapa y se utilizan en cabinas acústicas.

Ensayos Acústicos
Se presentan resultados de ensayos de aislamiento acústico según las normas UNE-EN ISO 140-3 y UNE-EN ISO 717-1, demostrando la eficacia de los paneles en diferentes frecuencias.

Bafles Absorbentes AISFÓN
Elementos modulares para el acondicionamiento acústico, fabricados en chapa galvanizada, diseñados para disminuir la reverberación en recintos.

Conclusión
Los productos de SINTEC ofrecen soluciones efectivas para la reducción de ruido en diversas aplicaciones industriales y ambientales, con opciones personalizables en dimensiones y colores.

Resumen del Documento Técnico de Sintec Insonorización

1. Bafles Absorbentes AISFÓN
Presentan un coeficiente global ponderado de absorción acústica de αw = 0,80 (Clase B), mostrando alta eficacia en frecuencias de 500 Hz a 1000 Hz.

2. Puertas Acústicas PI
Diseñadas para complementar cabinas y pantallas acústicas, con un bastidor de acero y un cuerpo interior de chapa de acero multiperforada. Ofrecen un rendimiento acústico equivalente al de los paneles AISFÓN.

3. Visores AISFÓN
Ventanas no practicables para cabinas o sistemas AISFÓN, con un índice de reducción sonora ponderado de Rw = 38 dB, permitiendo la observación sin comprometer el aislamiento acústico.

Extractos del catálogo

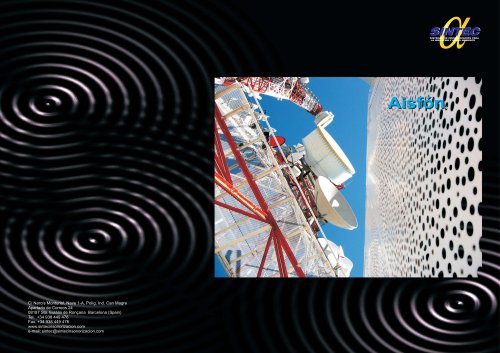

SINTEC SISTEMAS DE INSONORIZACIÓN PARA LA INDUSTRIA Y MEDIO AMBIENTE C/ Narcís Monturiol, Nave 1-A, Políg. Ind. Can Magre Apartado de Correos 24 08187 Sta. Eulàlia de Ronçana Barcelona (Spain) Tel. +34 938 449 476 Fax. +34 938 449 478 www.sintecinsonorizacion.com e-mail: [email protected]

Abrir la página 1 del catálogo

Las cabinas y pantallas acústicas AISFÓN. son construcciones modulares para aislar acústicamente el ruido generado por cualquier máquina o instalación. Se trata de un sistema de cerramiento acústico fácil de montar, ampliable y desmontable, que se adapta a todos los entornos. Permite construcciones al exterior, en terrados o cubiertas y construcciones ai intenor. en trastiendas, sótanos 6 altillos. La cabina o pantalla está compuesta por una estructura principal formada por tubos de acero y elementos de conexión, totalmente desmontable, en la cual se colocan los paneles modulares que crearán...

Abrir la página 2 del catálogo

Los paneles AISFÓN 100 son paneles modulares para la construcción de cerramientos, cabinas y pantallas acústicas para la reducción sonora de todo tipo de instalaciones y maquinaria, tanto en el interior como en el exterior. Están fabricados con chapa galvanizada y prelacada en módulos de 400 mm de anchura por 100 mm de espesor y longitud variable con un sistema de engatillado lateral. El panel AISFÓN 100 está formado por una bandeja de chapa de acero, un núcleo de lana de roca con velo negro de protección, y una bandeja de cierre de chapa de acero multiperforada. Aplicaciones · Pantallas acústicas....

Abrir la página 3 del catálogo

AISFÓN 100 Ensayo aislamiento acústico (UNE-EN ISO 140-3 y UNE-EN ISO 717-1). Frecuencia (Hz) Aislamiento al ruido rosa Índice de reducción sonora (R) Índice ponderado de reducción sonora AISFÓN 100 R Ensayo aislamiento acústico (UNE-EN ISO 140-3 y UNE-EN ISO 717-1). Frecuencia (Hz) Índice de reducción sonora (R) Aislamiento al ruido rosa 36 dBA Índice ponderado de reducción sonora SINTEC SISTEMAS DE INSONORIZACIÓN PARA LA INDUSTRIA Y MEDIO AMBIENTE, S.L. C/ Narcís Monturiol, Nave 1-A, Pol. Ind. Can Magre, Santa Eulàlia de Ronçana, Barcelona ( Spain) Tel. +34 93 844 94 76 Fax. +34 93 844 94 78...

Abrir la página 4 del catálogo

Los paneles AISFÓN, son paneles modulares para la construcción de cerramientos, cabinas y pantallas acústicas para la reducción sonora de todo tipo de instalaciones y maquinaria, tanto en el interior como en el exterior. Están fabricados mediante chapa galvanizada y prelacada en módulos de 400 mm de anchura por 52 mm de espesor y longitud variable con un sistema de engatillado frontal mediante nervados laterales que le confieren un montaje fácil y consistente. El panel PI-200 está formado por una bandeja de chapa de acero, un núcleo de lana de roca con velo negro de protección y una bandeja de...

Abrir la página 5 del catálogo

Ensayo aislamiento acústico (UNE-EN ISO 140-3 y UNE-EN ISO 717-1). R (dB) Índice de reducción sonora (R) Aislamiento al ruido rosa Índice ponderado de reducción sonora Ensayo absorción acústica (UNE-EN 20354 ISO 354 y UNE-EN ISO 11654). Coeficiente de absorción p. Coeficiente de absorción acústica Sabine, s. Coeficiente global de absorción acústica ponderado Características técnicas Tipo de panel Masa superficial SINTEC SISTEMAS DE INSONORIZACIÓN PARA LA INDUSTRIA Y MEDIO AMBIENTE, S.L. C/ Narcís Monturiol, Nave 1-A, Pol. Ind. Can Magre, Santa Eulàlia de Ronçana, Barcelona ( Spain) Tel. +34 93...

Abrir la página 6 del catálogo

Los paneles AISFÓN, son paneles modulares para la construcción de cerramientos, cabinas y pantallas acústicas para la reducción sonora de todo tipo de instalaciones y maquinaria, tanto en el interior como en el exterior. Están fabricados mediante chapa galvanizada y prelacada en módulos de 400 mm de anchura por 52 mm de espesor y longitud variable, con un sistema de engatillado frontal mediante nervados laterales que le confieren un montaje fácil y consistente. El panel PI-300 es un panel multicapa. Está formado por una bandeja de chapa de acero, un núcleo de lana de roca con un velo negro de...

Abrir la página 7 del catálogo

Ensayo aislamiento acústico (UNE-EN ISO 140-3 y UNE-EN ISO 717-1). Frecuencia (HZ) Índice ponderado de reducción sonora Índice de reducción sonora (R) Aislamiento al ruido rosa Ensayo absorción acústica (UNE-EN 20354 ISO 354 y UNE-EN ISO 11654). Coeficiente de absorción p. Coeficiente de absorción acústica Sabine, s. Coeficiente global de absorción acústica ponderado Masa superficial Características técnicas Tipo de panel SINTEC SISTEMAS DE INSONORIZACIÓN PARA LA INDUSTRIA Y MEDIO AMBIENTE, S.L. C/ Narcís Monturiol, Nave 1-A, Pol. Ind. Can Magre, Santa Eulàlia de Ronçana, Barcelona ( Spain) Tel....

Abrir la página 8 del catálogo

Los paneles AISFÓN, son paneles modulares para la construcción de cerramientos, cabinas y pantallas acústicas para la reducción sonora de todo tipo de instalaciones y maquinaria, tanto en el interior como en el exterior. Están fabricados mediante chapa galvanizada y prelacada en módulos de 400 mm de anchura por 52 mm de espesor y longitud variable, con un sistema de engatillado frontal mediante nervados laterales que le confieren un montaje fácil y consistente. El panel PI-400 es un panel multicapa. Está formado por una bandeja de chapa de acero, un núcleo de lana de roca con un velo negro de...

Abrir la página 9 del catálogo

Abrir la página 10 del catálogo
