Extractos del catálogo

DKG-2

08/12 - 2 Nos reservamos el derecho a introducir modificaciones construc- Fecha: 24.09.2018 No se admiten devolucio

 Abrir la página 2 del catálogo
DKG-3

Compuerta reguladora DKG Descripción La compuerta reguladora DKG redonda regula el caudal en sistemas de ventilación. Se ajusta manualmente y es adecuada para la incorporación en conductos de impulsión y retorno redondos según DIN EN 1506. El ajuste manual con indicador de posición integrado permite un ajuste preciso de la hoja entre 0º y 90º sin tener que utilizar herramientas. La carcasa tiene una forma muy estable gracias a acanaladuras dobles empleadas por defecto y se suministra por regla general con junta labial de goma (en goma especial). Las compuertas reguladoras DKG pueden...

 Abrir la página 3 del catálogo
DKG-4

Compuerta reguladora DKG Ejecuciones y dimensiones Dimensiones Tipo DKG Dispositivo de regulación manual 90° Posición de hoja de compuerta "CERRADA" Dispositivo de regulación manual 0° Posición de hoja de compuerta "ABIERTA" Tamaños disponibles Nos reservamos el derecho a introducir modificaciones constructivas.

 Abrir la página 4 del catálogo
DKG-5

Compuerta reguladora DKGDatos técnicos Pérdida de carga y potencia sonora LWA = LWA1 + KF Factor de corrección, para potencia sonora LWA1 [db(A)] El caudal de fuga con la compuerta cerrada es de 5% referido al caudal con la compuerta abierta y presión diferencial idéntica. Caudal de aire impulsado Caudal de aire impulsado Velocidad en el conducto Pérdida de carga Nivel de potencia acústica ponderado en A (LWA = lwai + KF) Nivel de potencia acústica, ponderado en A, con respecto al tamaño 160 Factor de corrección Posición de la compuerta Diámetro nominal Nos reservamos el derecho a...

 Abrir la página 5 del catálogo
DKG-6

Compuerta reguladora DKG Código de pedido 01 Modelo DKG-200-SV-GD1 Compuerta reguladora modelo DKG, diseño redondo I NW 200 mm I chapa de acero galvanizado I con junta labial de goma CÓDIGO DE PEDIDO 01 - Tjpo 03 - Material DKG = Compuerta reguladora DKG, diseño redondo SV = Chapa de acero galvanizado (estándar) 02 - Diámetro nominal 04 - Conexión a conducto 080 = NW 80 GD1 = Con junta labial de goma (estándar) Textos de especificación Compuerta reguladora redonda DKG, ajustable manualmente, para la incorporación en conductos de impulsión y retorno redondos según Din EN 1506, para regular...

 Abrir la página 6 del catálogo

Todos los catálogos y folletos técnicos SCHAKO KG

  1. CNVA

    32  Páginas

  2. FBS

    18  Páginas

  3. PIL

    23  Páginas

  4. MWS / MWK

    23  Páginas

  5. DSCXL

    17  Páginas

  6. DSCPL

    16  Páginas

  7. BKSYS

    18  Páginas

  8. DKA

    6  Páginas

  9. VMPR/VMPQ

    29  Páginas

  10. DSCU

    18  Páginas

  11. DSCP

    15  Páginas

  12. DQJP

    9  Páginas

  13. AUDIX®

    25  Páginas

  14. DSC

    37  Páginas

  15. DO

    10  Páginas

  16. UEKU

    6  Páginas

  17. UEK

    6  Páginas

  18. VOLKOM

    6  Páginas

  19. DQJ

    38  Páginas

  20. ALAS-F 125

    6  Páginas

  21. STV

    8  Páginas

  22. KWB

    19  Páginas

  23. FKU

    31  Páginas

  24. FKF

    29  Páginas

  25. DBB

    27  Páginas

  26. TVO

    8  Páginas

  27. AL

    23  Páginas

  28. NBS

    30  Páginas

  29. JK

    16  Páginas

  30. HK

    16  Páginas

  31. FKW

    28  Páginas

  32. DISA-H

    34  Páginas

  33. DISA-360

    32  Páginas

  34. DISA-300

    51  Páginas

  35. CNV

    28  Páginas

  36. Aquaris-Silent

    38  Páginas

  37. DISA-W

    41  Páginas

  38. CTT

    23  Páginas

  39. CULTRA-Studioline

    24  Páginas

  40. ALPETY

    16  Páginas

  41. BDA

    11  Páginas

  42. PILB/PILBR

    33  Páginas

  43. DAV

    19  Páginas

  44. 4DE

    18  Páginas

  45. 4DF

    15  Páginas

  46. DQC

    16  Páginas

  47. DQDL

    16  Páginas

  48. IDA

    21  Páginas

  49. IKA

    23  Páginas

  50. ZMD

    17  Páginas

  51. DQF

    15  Páginas

  52. DQJSL

    17  Páginas

  53. DQJSLC

    17  Páginas

  54. DHV

    18  Páginas

  55. DSA

    18  Páginas

  56. DSARR

    7  Páginas

  57. QA

    30  Páginas

  58. PUSH

    23  Páginas

  59. WQA

    12  Páginas

  60. DSX

    25  Páginas

  61. DSX-XXL

    23  Páginas

  62. DSX-XXL-W

    25  Páginas

  63. SIA

    7  Páginas

  64. SAR/SAQ/SARP

    13  Páginas

  65. WDA

    32  Páginas

  66. BSG

    19  Páginas

  67. KG

    19  Páginas

  68. IB-Q

    21  Páginas

  69. IB-R

    15  Páginas

  70. PA

    32  Páginas

  71. DBBR

    6  Páginas

  72. KGRR

    17  Páginas

  73. DBBRR

    11  Páginas

  74. WGARR

    7  Páginas

  75. WGA

    29  Páginas

  76. ALA-R

    4  Páginas

  77. ALA-SO

    4  Páginas

  78. ALAS

    10  Páginas

  79. ALAS-P

    5  Páginas

  80. EBE/EBP

    52  Páginas

  81. MBE/MBP

    27  Páginas

  82. PIANO

    27  Páginas

  83. VAS

    26  Páginas

  84. VRAPPs

    20  Páginas

  85. VRAQ

    46  Páginas

  86. VRAR

    52  Páginas

  87. MAK

    15  Páginas

  88. RS

    15  Páginas

  89. EasyBus

    29  Páginas

  90. BSK-RPR

    60  Páginas

  91. BKP-EN

    40  Páginas

  92. BAK-240

    6  Páginas

  93. BAK-250

    14  Páginas

  94. AUDIX

    2  Páginas

  95. DISA

    4  Páginas

  96. UC-OH²

    2  Páginas

  97. IGA

    2  Páginas

  98. CDD

    2  Páginas

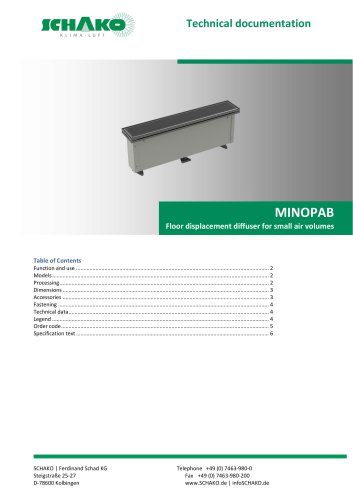

  99. MINOPAB (2025)
